首頁 » 邁動產品 » 聯軸器 » 鼓齒聯軸器

產品介紹Product

產品名稱：: WGC鼓齒聯軸器 WGC鼓齒聯軸器廠家 WGC鼓齒聯軸器生產商

產品特性：: WGC鼓齒聯軸器

品牌：: 邁動工業

材質：: SC45#鋼

表面：: 經調質精加工后發黑處理，光潔。

壽命：: 正常使用2~4年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

鼓形齒式聯軸器具有小型、傳遞扭矩大，吸收聯接誤差能力強，并具有優良的耐久性等優點，是中型和重型機械中最常見的聯接兩傳動軸的部件。工程實際中，由于制造和安裝誤差，零件的變形、磨損、基礎的下沉等原因，將引起兩軸軸線位置的偏移，發生軸向位移、徑向位移、角位移和綜合位移等。

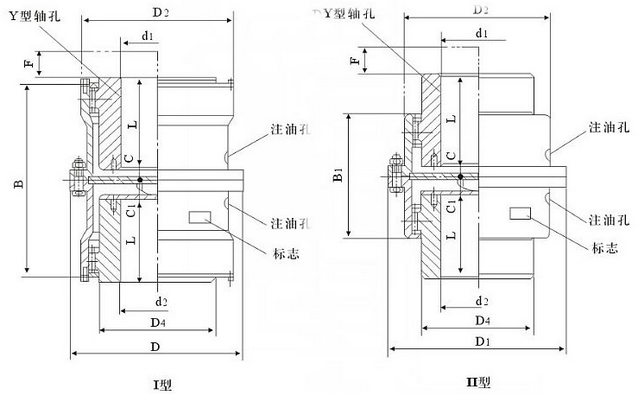

WGC型鼓形齒式聯軸器:（JB/T 7002-93）

型號	公稱	許用	軸孔	軸孔	D	D₁	D₂	D₃	D₄	B	B₁	F	C		C₁	質量		轉動慣量		潤滑脂 kg
	轉矩	轉速	直徑	長度L												kg		kg.m²
	Tn	[n]	d₁、d₂																	Ⅰ		Ⅱ
	N.m	r.min^-1		Y									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	上	下	上,下
WGC1	710	7500	12-42	32-112	122	115	98	88	60	116	100	30	6-30	6-14	14-30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052

WGC2	1250	6700	22-56	52-112	150	145	118	108	77	136	104	30	7-20	7	16-20	10	7.9	0.022	0.017	0.095	0.025	0.069

WGC3	2500	6300	22-63	52-142	170	165	140	125	90	160	108	30	7-33	7	20-33	17	17.8	0.047	0.033	0.17	0.07	0.11


WGC4	4500	5600	30-80	82-172	200	195	160	145	112	180	116	30	7-13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14

WGC5	7100	5300	30-90	82-172	225	215	180	168	128	200	126	30	8-23	8	28	36.1	27.7	0.177	0.13	0.36	0.15	0.21

WGC6	10000	5000	32-100	82-212	245	230	200	185	145	224	134	30	10-35	10	28-35	53.2	39.8	0.3	0.22	0.5	0.21	0.27

WGC7	14000	4500	32-110	82-212	272	265	230	210	160	244	148	30	10-45	10	28-45	71.1	47.5	0.53	0.35	0.78	0.31	0.4

WGC8	20000	4250	55-125	112-212	290	272	245	225	176	272	162	30	10-29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52

WGC9	25000	4000	65-140	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58

WGC10	40000	3550	75-160	142	355	340	300	280	225	330	196	30	10-28	10	30	164	128	1.77	1.56	1.6	0.7	0.69

WGC11	56000	3000	85-180	142	412	385	345	325	256	360	224	30	14-15	14	36	224	178	3.76	2.88	2.1	0.93	0.94


WGC12	80000	2800	120-200	142	440	435	375	360	288	414	250	30	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5

WGC13	112000	2500	140-220	142	490	480	425	400	320	470	272	30	14	14	36	406	325	10.6	8	4.5	1.5	2.3


WGC14	16000	2300	160-260	142	545	540	462	440	362	530	316	30	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1

如何區分：

WG型--基本型；

WGP型--帶制動盤型，適用于與點盤式制動器配套；

WGZ型--帶制動輪型，適用于與瓦塊式制動器配套；

WGT型--接中間套型，適用于兩軸長距離聯接，許用轉速[n]取決于中間套的長度和質量，并應驗算臨界轉速；

WGC型--垂直安裝型，用于聯接垂直的兩軸線軸系傳動；

I型--密封端蓋為分離型，齒間距較大，可以允許較大的徑向位移，可與Y、J1、Z1型軸伸聯接；

II型--密封端蓋為整體型，齒間距小，相對允許徑向位移小，結構緊湊，轉動慣量小，可與Y、J1型軸伸聯接；
