首頁 » 邁動產品 » 聯軸器 » 萬向聯軸器

產品介紹Product

產品名稱：: SWZ重型萬向聯軸器

產品特性：: SWZ型整體軸承座十字軸萬向聯軸器,十字軸萬向聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角β的情況下能實現所鏈接的兩軸連續回轉，并可靠地傳遞轉矩和運動

品牌：: 邁動工業

材質：: 45#鋼

表面：: 經調質精加工后噴漆處理，光潔。

壽命：: 正常使用3~5年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

SWZ 重型萬向聯軸器

▉優質特性：

1、十字軸萬向聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角β的情況下能實現所鏈接的兩軸連續回轉，并可靠地傳遞轉矩和運動。

2、十字軸式萬向聯軸器是用量較大的萬向聯軸器，軸承是十字軸萬向聯軸器的易損件。

3、幾種大型十字軸萬向聯軸器主要區別在于軸承座和十字叉頭的變化，形成不同結構的型式，為保證主、從動端的同步性，實際應用中均采用雙聯型式，雙聯的聯接方式不外乎焊接或法蘭盤通過螺栓聯接．

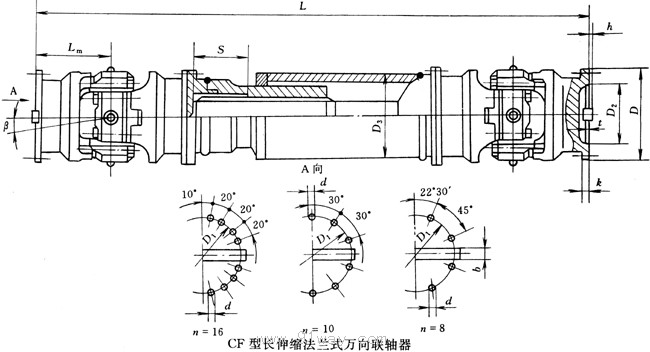

SWZ 重型萬向節的基本尺寸和參數

型號 Typle	回轉直徑 D	公稱轉矩 Tn KN.m	疲勞轉矩 Tn KN.m	軸線折角 ?	尺寸 mm
型號 Typle	回轉直徑 D	公稱轉矩 Tn KN.m	疲勞轉矩 Tn KN.m	軸線折角 ?	L1	D1	D2	D3	E	E1	b	h/2	n-d
SWZ160	160	18	9	10°	120	138	95	114	15	5	20	6	8-13
SWZ190	190	31.5	16	10°	135	165	115	133	17	5	25	7	8-15
SWZ220	220	45	22	10°	155	190	130	159	20	6	32	9	8-17
SWZ260	260	80	40	10°	180	228	155	194	25	6	40	12.5	8-19
SWZ300	300	125	63	10°	215	260	180	219	30	7	40	15	10-23
SWZ350	350	200	100	10°	235	310	210	273	35	8	50	16	10-23
SWZ400	400	280	140	10°	270	358	240	299	40	8	70	18	10-25
SWZ425	425	355	180	10°	295	376	255	325	42	10	80	20	16-28
SWZ450	450	450	224	10°	300	400	270	351	44	10	80	20	16-28
SWZ500	500	600	315	10°	340	445	300	377	47	12	90	22.5	16-31
SWZ550	550	800	400	10°	355	492	320	426	50	12	100	22.5	16-31
SWZ600	600	1000	500	10°	390	536	360	450	55	15	100	22.5	16-31

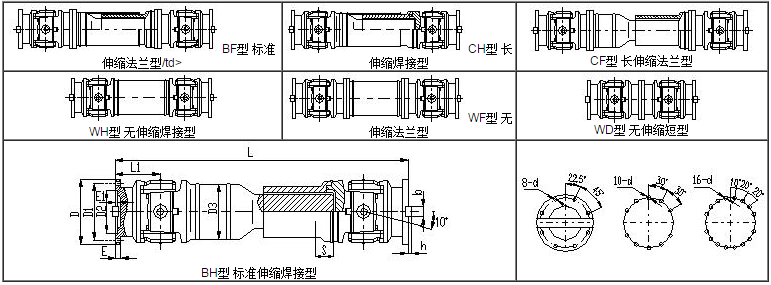

型式	回轉直徑	SWZ160	SWZ190	SWZ220	SWZ260	SWZ300	SWZ350	SWZ400	SWZ425	SWZ450	SWZ500	SWZ550	SWZ600
BH型	Lmin	850	935	1085	1220	1455	1585	1785	1865	1990	2000	2345	2655
	重量 G	80	126	198	323	477	767	1125	1350	1627	2227	2835	3820
	伸縮量 S	75	80	100	115	120	130	145	145	185	200	210	220
BF型	Lmin	980	1090	1260	1420	1600	1760	2040	2150	2300	2600	2670	2980
	重量 G	96	150	238	388	574	908	1329	1615	1959	2658	3384	4368
	伸縮量 S	75	80	100	115	120	130	145	145	185	200	210	220
CH型	Lmin	1010	1170	1370	1540	1680	1920	2240	2310	2480	2720	2950	3090
	重量 G	95	152	247	403	578	959	1398	1671	2043	2682	3605	4550
	伸縮量 S	170	210	250	290	290	340	390	390	460	460	550	600
CF型	Lmin	1160	1340	1560	1770	1930	2180	2530	2640	2850	3110	3350	3490
	重量 G	110	177	284	470	672	1102	1600	1940	2400	3110	4150	5500
	伸縮量 S	170	210	250	290	290	340	390	390	460	460	550	600
WH型	Lmin	580	650	760	880	1010	1120	1270	1350	1450	1630	1710	1850
WH型	重量 G	61	96	151	248	320	600	870	950	1260	1730	2220	3200
WF型	Lmin	680	750	880	1010	1170	1280	1450	1570	1670	1870	1950	2130
WF型	重量 G	72	112	180	300	450	690	1040	1240	1490	2100	2600	3307
WD型	L	480	540	620	720	860	940	1080	1180	1200	1360	1420	1560
WD型	重量 G	56	90	138	226	356	532	800	984	1124	1572	1986	2576
每增長100增重	BH BF WH WF	3.02	4.11	5.96	7.82	9.37	13.62	18.72	19.18	22.37	28.76	32.87	42.26
每增長100增重	CH CF	5.75	7.53	10.12	14.73	18.41	27.19	32.38	38.01	43.65	50.48	63.22	87.25
