          產品 介紹Product






          產品名稱：

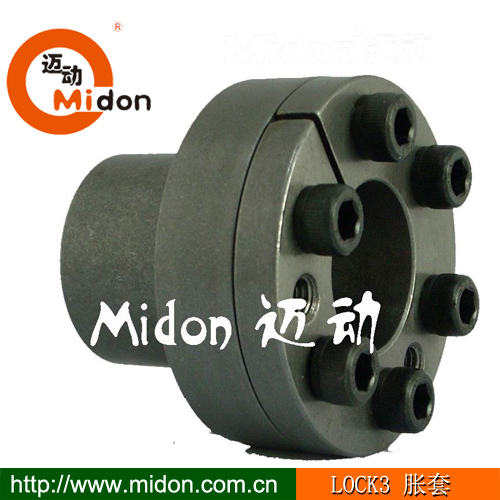

          LOCK3 脹套 Z11脹套 Z11漲緊套廠家 TLK300脹套








          產品特性：



                        1、實現無間隙免鍵聯接，無需鍵槽，100%品質保證。
          2、具有省時高效，避免傳統隱性公差損壞；
          3、具有高精度，大扭矩，自動調節中心作用；
          4、45#鋼調質研磨，反復漲緊彈性好。
          5、備有現貨庫存，批量生產2~3周交貨期。










          品牌：


          邁動工業






          材質：


          45#鋼






          表面：


          經精加工后調質研磨，表面光潔。






          壽命：


          正常使用2~3年










          包裝：


          邁動工業紙箱密封包裝






          起訂量：


          1






          交期：


          標準產品備有現貨庫存，批量生產2~3周交貨

















          • 技術參數Parameter
            •

          • 技術支持Support
            •

          • 使用說明Direction
            •

          • 購買咨詢Consultancy
            •

          • 支付問題Pay
            •

          • 發票與保修I & M
            •

          • 其它問題Other
            •











          a

          邁動工業——LOCK3脹緊套
          LOCK3脹緊套類似于Z11 K TLK110脹緊聯結是在軸和轂孔之間放置一對或數對以內、外、錐面貼合的脹緊聯接套，在軸力作用下，內環縮小，外環脹大，與軸和輪轂緊密貼合，產生足夠的摩擦力，以傳遞扭矩，軸向力或兩者的復合負荷。脹緊聯結的定心性好，裝拆或調整軸與轂的相對位置方便、沒有應力集中，承載能力高，可避免零件因鍵槽某原因削弱，又有密封作用

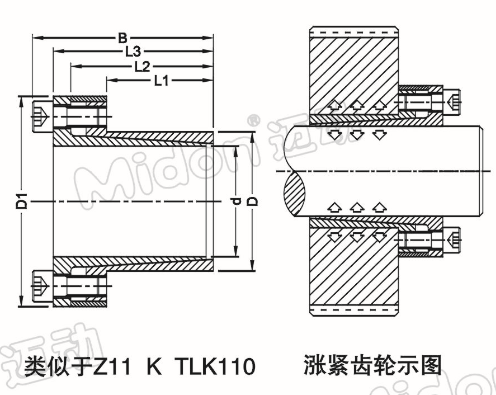

                                                                                       LOCK3型脹緊套的基本尺寸參數
          LOCK3
          尺寸Dimensions所受扭力Performances
          		壓強Pression
          		螺絲規格Ciamping screwsDIN-12.9
          		Kg
          d×DL1L2L3BD1MtFtPwPnQtyTypeMs
          7×1512222529272465002301103M4×124.90.06
          8×1512222529272566502101103M4×124.90.05
          9×1614232630284599802101204M4×124.90.06
          10×1614232630284999801801204M4×124.90.06
          11×1814232630325499801701054M4×124.90.07
          12×1814232630326099801551054M4×124.90.07
          13×231423263038639980145854M4×124.90.11
          14×231423263038709980135854M4×124.90.10
          15×241429364245120171001851203M6×18170.22
          16×241629364245140171001801203M6×18170.22
          17×261831384447180220001901254M6×18170.25
          18×261831384447200220001801254M6×18170.24
          19×271831384449210220001701204M6×18170.26
          20×281831384450220220001601144M6×18170.27
          22×32253845515425022000115804M6×18170.34
          24×34253845515627022000105754M6×18170.36
          25×34253845515629033000100754M6×18170.35
          28×392538455161465330001351006M6×18170.48
          30×41253845516251045000125906M6×18170.48
          32×43253845516554045000120906M6×18170.48
          35×47324552515979045000105808M6×18170.47
          38×50324552587286045000100758M6×18170.58
          40×5332455258759004500095708M6×18170.61
          42×5532455258789504500090708M6×18170.68
          45×594562705886189084000110858M8×22410.76
          48×624562707887201084000105808M8×22411.20
          50×654562707892210084000100758M8×22411.20
          55×71557280789826009400085659M8×22411.40
          60×77552808810428409400075609M8×22411.60
          65×845572808811130709400070559M8×22411.80
          70×9065869688119525015000090709M10×25832.10
          75×95658696106126560015000080659M10×25833.00
          80×10065869610613180202000001008012M10×25833.50
          85×1066586961061378500200000957512M10×25833.60
          90×1126586961061449000200000907512M10×25833.90
          95×120658696106149110002300001008014M10×25834.40
          100×125658696106154150003000001209518M10×25834.60
          110×1409011412812818016000290000806512M12×351458.70
          120×1559011412812819817500290000705512M12×3514510.60
          130×1659011412812820825000384000907016M12×3514511.30


          【邁動工業】相關產品
          脹緊套多鍥論、鏈條、齒輪
          LOCK1邁動脹緊套LOCK4邁動脹緊套LOCK7邁動脹緊套LOCK19邁動脹緊套 邁動齒輪（MI~M6)
          LOCK2邁動脹緊套LOCK5邁動脹緊套LOCK8邁動脹緊套LOCK20邁動脹緊套邁動板式鏈條
          LOCK3邁動脹緊套LOCK6邁動緊脹套LOCK18邁動脹緊套邁動惰輪J型邁動多鍥論
          皮帶輪同步輪
          邁動錐套皮帶輪SPZ（1、2）槽邁動錐套皮帶輪SPA（1、2）槽邁動錐套皮帶輪（SPB（1、2)槽邁動錐套皮帶SPC（3、4)槽L型邁動直孔同步輪
          邁動錐套皮帶輪SPZ（3、4）槽邁動錐套皮帶輪SPA（3、4)槽邁動錐套皮帶輪SPB（3、4)槽 邁動錐套皮帶輪SPC(5、6)槽H型邁動直孔同步輪
          邁動錐套皮帶輪SPZ（5、6）槽邁動錐套皮帶輪SPA（5、6)槽邁動錐套皮帶輪（SPB（5、6)槽邁動錐套皮帶輪SPC（8、10)槽XL型邁動直孔同步輪
          鏈輪同步輪
          邁動 06B 08B系列漲緊式錐套鏈輪美標鏈輪（40、50歐標（06B、08B)系列直孔鏈輪 T5型邁動同步輪5M邁動同步輪
          邁動 10B 12B系列漲緊式錐套鏈輪美標鏈輪（60、80）歐標（10B、12B)系列直孔鏈輪T10型邁動同步輪 8M邁動同步輪
          邁動 16B 20B系列漲緊式錐套鏈輪美標鏈輪（100、120）歐標（16B、20B)系列直孔鏈輪AT5型邁動同步輪 14M邁動同步輪
          邁動 24B 28B系列漲緊式錐套鏈輪美標鏈輪（140、160）歐標（24B、28B)系列直孔鏈輪AT10型邁動同步輪20M邁動同步輪












          邁動工業——脹緊套使用說明

          一.脹套安裝前的準備工作

          1           結合件的尺寸、公差和表面粗糙度應符合表A1要求
          2           結合表面必須清潔、無污物、無腐蝕和無損傷。
          3           在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。

          二.脹套的安裝
          1           把被聯結件推移到軸上，使達到設計規定的位置。
          2           將擰松螺釘?shù)拿浱灼交b入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。

          三.擰緊脹套螺釘?shù)姆椒?/strong>
          1           使用扭矩扳手，按對角、交叉的原則均勻地?cái)Q緊。
          2           螺釘?shù)臄Q緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
          a.          以1/3MA值擰緊 b.以1/2MA值擰緊
          c.          以MA值擰緊 d.以MA值檢查全部螺釘

          四.脹套的拆卸
          1           拆卸時先逐級對角松開全部螺釘，但不要將螺釘全部擰出。
          2 利用拆卸螺孔，旋入相應螺釘，或頂、或拉，使脹套松動后即可取出。


          五.脹套的防護
          1           安裝完畢后，在脹套外露端面及螺釘頭部涂上一層防銹油脂。
          2           在露天作業或工作在較差環境的機器，應定期在外露的脹套端面上涂防銹油脂。
          3           需在腐蝕介質中工作的脹套，應采取專門的防護(如加蓋板、密封罩等)，以防脹套銹蝕
