                     » 邁動產品 » 聯軸器 » 鼓齒聯軸器


          產品 介紹Product






          產品名稱：

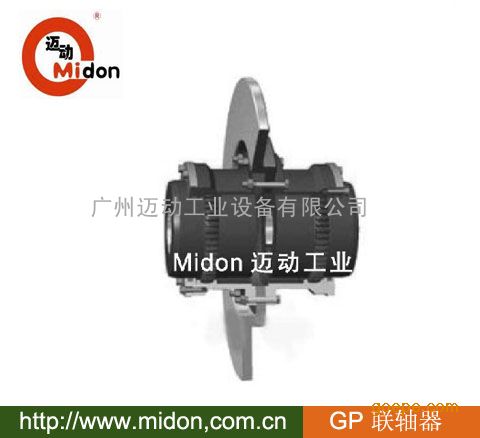

          GP 鼓形齒式（盤制動）聯軸器








          產品特性：



                        1、盤制動，滿足剎車應急需要；
          2、鼓形齒可滿足一定的角向偏差，傳遞精度高；
          3、45#調質/鍛鋼，可適合長時間動作的設備上。










          品牌：


          邁動工業






          材質：


          SC45#調質/鍛鋼






          表面：


          經調質精加工后發黑處理，表面光潔。






          壽命：


          正常使用2~3年










          包裝：


          邁動工業紙箱密封包裝






          起訂量：


          1






          交期：


          標準產品備有現貨庫存，批量生產2~3周交貨

















          • 技術參數Parameter
            •

          • 技術支持Support
            •

          • 使用說明Direction
            •

          • 購買咨詢Consultancy
            •

          • 支付問題Pay
            •

          • 發票與保修I & M
            •

          • 其它問題Other
            •










          鼓形齒式（盤制動）聯軸器工作原理：帶制動盤鼓形齒式聯軸器結構簡單,安裝方便,制動盤與右軸套剛性連接,制動過程中的制動負荷和振動由右軸套承擔,保證了運行的可靠性.
          　帶制動盤鼓形齒聯軸器，該聯軸器包括有分別用來連接動力輸入軸和動力輸出軸的一個左軸套和一個右軸套，在左軸套的端部設置有鼓形齒，套在左軸套外圍的聯接套通過其內齒與左軸套上的鼓形齒相嚙合，右軸套的端部設置有連接法蘭，連接法蘭與聯接套通過穿接螺栓連接固定，一個制動盤被夾持固定在連接法蘭和聯接套之間。

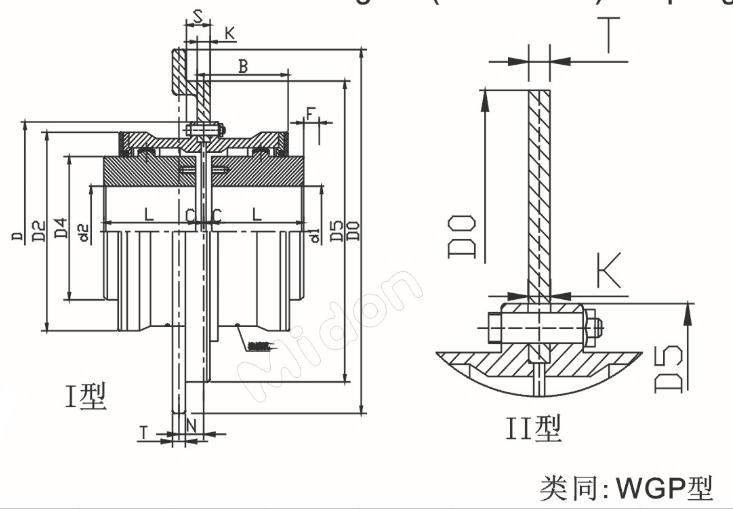

          GP系列  邁動鼓形齒式（盤制動）聯軸器
          基本參數和主要尺寸（JB/T  7001-93）
          型號公稱轉矩 Tn KN.M許用轉速 r/min軸孔直徑 d1,d2,dz軸孔長度D0DD2D4BFNRC重量 kg
          Y型Z1型J1型
          GP10.71400030-4260-11231512298605830382323125.7
          GP21.25400030-5660-112315150118776830382.53231610
          GP32.5355040-6584-1423551701409080304933291617
          GP44.5250040-7584-14245020016011290304533291726
          GP57.1250040-7584-142450225180128100304543291935
          GP610200060-95107-172560245200145112304445382052
          GP714170060-95107-172630272230160122304445382068
          GP820170060-125107-212630290245176136304455432080
          GP925160080-140132-2527103152651901403058554828107
          GP1040160080-150132-2527103553002251653058654820160
          GP11561400100-180167-3028004123452561804058685632215
          GP12801400120-180167-3028004403752882074058785632305
          GP131121400140-220202-3529004904253202355058886638395
          GP141601200160-260242-41090054546236226550659107832530


          P系列 邁動制動盤
          基本參數和主要尺寸（JB/T  7001-93）
          D0TKSD5 max轉動慣量 kg.m2重量 kg
          IIIIIIIII
          P3151510421801550.1160.118.56.7
          P3551510542001750.1920.1811.49.9
          P4001514542552300.320.2915.212.4
          P4501516543052800.550.4619.715.6
          P5001518543252950.830.712520
          P5601518543503201.281.1330.725.6
          P6301520544003602.061.8338.833
          P7101520544804503.322.946.539.4
          P8001524705405005.874.867.852.7
          P9001524706005609.37.986.670.3
          P100020308062056017.415.7129115
          訂貨書寫示范：GP1-YA?30*L60/JA?42*L80     關于Y，J，J1，Z型孔，A型鍵槽等，請見P4頁
