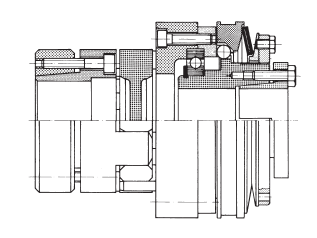

SNC限扭器特點：
1、當超載或機械故障而導致所需扭矩超過設定值時，它以打滑形式限制傳動系統所傳動的扭力，當過載情形消失后自行恢復聯結。這樣就防止了機械損壞，避免了昂貴的停機損失。扭力限制器采用彈簧負荷式摩擦表面，以螺帽或螺栓調整彈簧力，預設其滑動扭矩。
2、扭矩限制器采用彈簧負荷式摩擦表面.以螺帽或螺栓調整彈簧力.預設其滑動扭矩.
3、扭矩限制器可以鏈輪、齒輪、皮帶輪或法蘭盤作為中心構件.摩擦片為不含石棉并防銹的干式摩擦片,可用于防爆場合,且耐磨性能良好,壽命長.中間滑動套無需潤滑.
該產品主要用在波峰焊，表針機械，紙箱機械，涂裝設備、自動化流水生產線，各類輸送機（如鏈條輸送機，滾子輸送機，皮帶輸送機，螺旋輸送機等），升降機，鑄造機等機械的鏈條、皮帶、同步帶等的過載斷裂保護。
| Size1) | Limiting torques for overload MG1) | Max. speed nmax rpm | Stroke of the thrust washer in the event of an overload mm | Mass moments of inertia I | Weight kg | Clamping bolts and tightening torques for￠d | ||||
| 1 | 2 | 3 | Hubsidekgm2 | Pressure flange sidekgm2 | mm | Nm | ||||
| SNC1 | 0.65-1.3 | 1.3–2.6 | 2–3.8 | 4000 | 0.8 | 0.000027 | 0.000008 | 0.18 | 4×M3 | 1 |
| SNC2 | 2–5 | 5–10 | 6–15 | 4000 | 1 | 0.000054 | 0.000018 | 0.28 | 4×M3 | 1 |
| SNC3 | 4–10 | 8–20 | 12–0 | 4000 | 1.2 | 0.00019 | 0.00006 | 0.55 | 4×M4 | 3 |
| SNC4 | 8–20 | 15–40 | 23–0 | 4000 | 1.5 | 0.00047 | 0.00018 | 0.94 | 6×M4 | 3 |
| SNC5 | 15–36 | 30–72 | 45–108 | 3000 | 1.8 | 0.0012 | 0.00039 | 1.63 | 6×M5 | 5.5 |
| SNC6 | 30–75 | 60–50 | 90–225 | 2500 | 2 | 0.00273 | 0.00077 | 3.03 | 6×M6 | 9.5 |
| SNC7 | 60–150 | 120–300 | 180–450 | 2000 | 2.2 | 0.0062 | 0.00173 | 3.95 | 8×M6 | 9.5 |

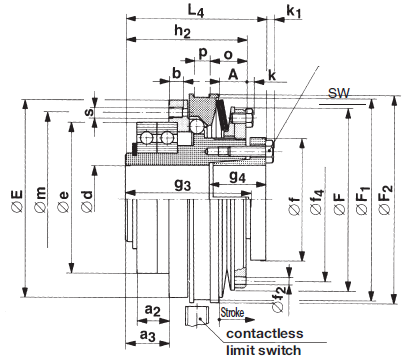

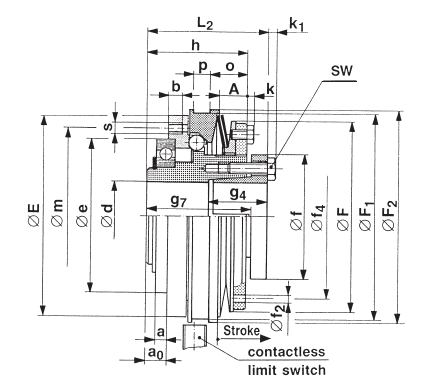

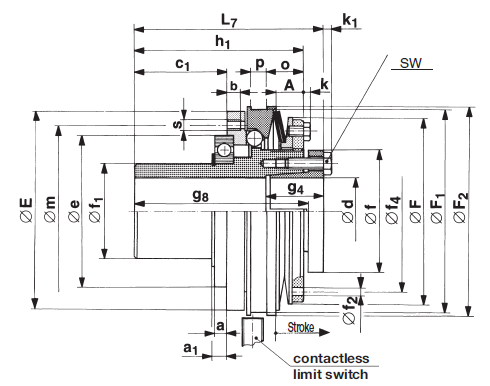

| Dimensions | ||||||||||
| Size | Bore d2) from-to mm | Min.shaft length | A6) | a7) | a0 | b | E | eh58） | F | |
| g4mm | g7mm | |||||||||
| SNC1 | 6–12 | 11.5 | 25.5 | 7.2 | 2 | 4.5 | 5 | 40 | 30 | 37 |
| SNC2 | 8–15 | 15.5 | 30.5 | 9.5 | 2 | 5 | 5 | 47 | 37 | 42 |
| SNC3 | 9–16 | 18 | 36 | 9.5 | 3 | 6 | 6 | 60 | 47 | 57 |
| SNC4 | 12–20 | 23 | 43 | 10.2 | 4 | 8 | 7 | 77 | 62 | 63 |
| SNC5 | 15–25 | 27 | 49 | 10.9 | 5 | 10 | 7.5 | 90 | 68 | 82 |
| SNC6 | 22–35 | 29 | 54 | 12.6 | 5 | 10 | 8.5 | 106 | 80 | 103 |
| SNC7 | 32–45 | 32 | 61 | 14.7 | 5 | 10 | 9.5 | 125 | 100 | 118.5 |
| Size | F1 | F2 | f | f2 | f4 | h6) | k | k1 | L23) | m | o6) | p | s | SW |
| SNC1 | –4) | 45 | 26 | – | – | 24 | –5) | 2 | 28.5 | 35 | –4) | –4) | 6×M3 | 5.5 |
| SNC2 | –4) | 50 | 30 | 3 | 37 | 29 | –5) | 2 | 34.5 | 42 | –4) | –4) | 6×M3 | 5.5 |
| SNC3 | –4) | 65 | 35 | 5 | 46 | 33 | 1.05) | 2.8 | 41 | 53 | –4) | –4) | 6×M4 | 7 |
| SNC4 | 75 | 80 | 39 | 5 | 50 | 41 | 1.35) | 2.8 | 49 | 69 | 14.9 | 7.5 | 6×M5 | 7 |
| SNC5 | 90 | 95 | 48 | 6 | 67 | 47 | 3 | 3.5 | 56 | 80 | 17.4 | 7.5 | 6×M6 | 8 |
| SNC6 | 105 | 110 | 61 | 6 | 84 | 52 | 5.5 | 4 | 62 | 90 | 19.7 | 8 | 6×M6 | 10 |
| SNC7 | 125 | 130 | 74 | 7 | 104 | 59 | 5.5 | 4 | 70 | 112 | 23.5 | 9 | 6×M8 | 10 |
