          產品 介紹Product






          產品名稱：


          SWP 剖分軸承座十字萬向聯軸器








          產品特性：



                        1、可伸縮性，方便安裝和調整，滿足遠近和設備運動需要，體積小，扭矩大。
          2.具有較大的角度補償能力，SWC型軸線折角可達10左右。
          3、承載能力大。傳遞的扭矩更大。對回轉直徑受限制的設備，更具有優越性。
          4、傳動效率高。其傳動效率達98~99.8%，用于大功率傳動，節能效果明顯。
          5、廣泛應用于冶金，起重、工程運輸、礦山、石油、船泊、煤炭、橡膠、造紙機械等軸系傳動中。










          品牌：


          邁動工業






          材質：


          SC45#鍛鋼






          表面：


          經調質精加工后噴漆處理，表面光潔。






          壽命：


          正常使用3~5年










          包裝：


          邁動工業紙箱密封包裝






          起訂量：


          1






          交期：


          標準產品備有現貨庫存，批量生產2~3周交貨

















          • 技術參數Parameter
            •

          • 技術支持Support
            •

          • 使用說明Direction
            •

          • 購買咨詢Consultancy
            •

          • 支付問題Pay
            •

          • 發票與保修I & M
            •

          • 其它問題Other
            •









          SWP剖分軸承座十字萬向聯軸器特性：
          1、可伸縮性，方便安裝和調整，滿足遠近和設備運動需要，體積小，扭矩大。
          2.具有較大的角度補償能力，SWC型軸線折角可達10左右。
          3、承載能力大。傳遞的扭矩更大。對回轉直徑受限制的設備，更具有優越性。
          4、傳動效率高。其傳動效率達98~99.8%，用于大功率傳動，節能效果明顯。
          5、廣泛應用于冶金，起重、工程運輸、礦山、石油、船泊、煤炭、橡膠、造紙機械等軸系傳動中。



          SWP剖分軸承座十字萬向聯軸器具體參數

          型號回轉直徑D公稱轉矩Tn KN.m疲勞轉矩Tn KN.m軸線折角 ?<標準伸縮量 S尺寸 mm
          D1D2D3EE1b×hh1L1n-d
          SWP16016016810°501409511415420×126856-?13
          SWP180180201010°6015510512115424×147956-?15
          SWP20020031.51610°7017512512717528×1681108-?15
          SWP225225402010°7519613515220532×1891308-?17
          SWP2502506331.510°8021815016825540×2512.51358-?19
          SWP285285904510°10024517019427740×30151508-?21
          SWP3153151266310°11028018521932740×301517010-?23
          SWP3503501809010°12031021024535850×321618510-?23
          SWP39039025012010°12034523527340870×361820510-?25
          SWP43543535516010°150385255299421080×402023516-?28
          SWP48048045022410°170425275351471290×4522.526516-?31
          SWP55055071035510°1904923204025012100×4522.529016-?31
          SWP600600100050010°210544380450551590×5527.533022-?34
          SWP640640125063010°2305753854806015100×603035018-?38



          型式回轉直徑
          SWP
          160
          SWP
          180
          SWP
          200
          SWP
          225
          SWP
          250
          SWP
          285
          SWP
          315
          SWP
          350
          SWP
          390
          SWP
          435
          SWP
          480
          SWP
          550
          SWP
          600
          SWP
          640

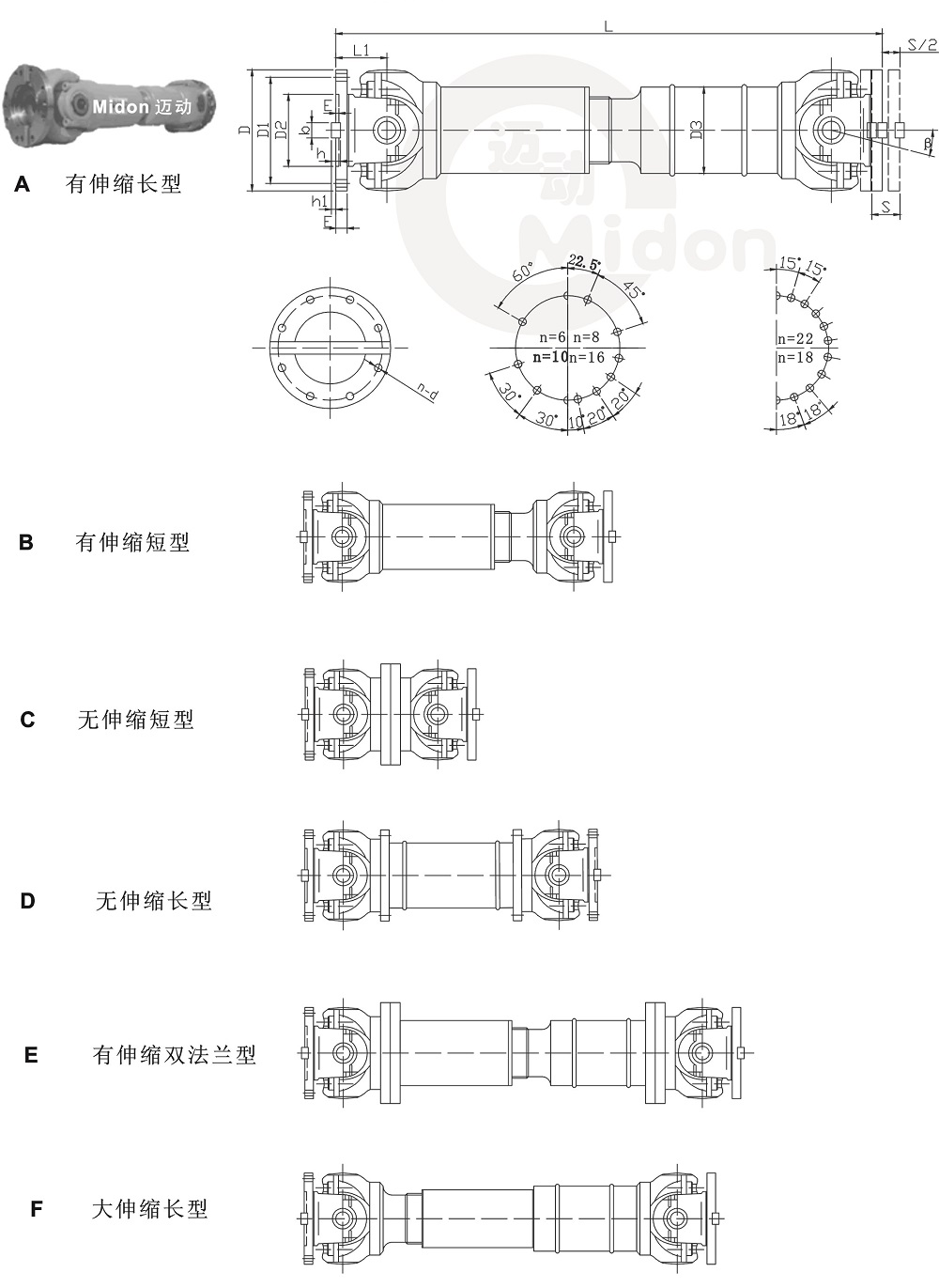

          A型Lmin660737823933978113312501380149517101910213523552685
          重量 (kg)5770911191572553454585969621394194425303453
          每100增重33.24.46.67.39.41215.918202835.740.548.3
          B型L585640730830860100011201230131015551740190521002240
          重量 (kg)5466851161482493294385579531343174524402850
          C型L3403804405205406006807408209401060116013201400
          重量 (kg)385070901301852503304727601000140014802700
          D型Lmin430474544636690760860940106011801360146017201790
          重量 (kg)455777104155220291375531855980170023433240
          每100增重33.24046.67.39.41215.918202835.740.548.3
          E型Lmin71580088010001055121013451480163018602122233826402960
          重量 (kg)59799512118930539551869312671452226028203921
          每100增重33.24.46.67.39.41215.918202835.740.548.3
          F型Lmin77083095010701110127014101540168018802080223026802780
          重量617710012819831540753371112951440223027603850
          每100增重33.24046067.39.41215.918202835.740.548.3



          螺絲對應萬向聯軸器的大小

          回轉直徑SWCSWPSWZSWP-JB3241-83SWP-JB3241-91螺栓規格預緊力矩
          SWC100M8*25----M8*2532
          SWC120M10*30----M10*3064
          SWC150M12*40----M12*40110
          SWC160M12*50M12*1.5*50-M12*15*30M12*1.5*38M14*50180
          SWC180M16*50M12*1.5*50-M12*15*35M12*1.5*38M16*65275
          SWC190 --M14*1.5*55--M18*75400
          SWC200M16*55M14*1.5*55-M14*1.5*40M14*1.5*42M20*80570
          SWC220--M16*1.5*65--M22*100735
          SWC225M16*65M16*1.5*65-M16*1.5*45M16*1.5*45M24*110912
          SWC235M18*75M18*1.5*75-M16*1.5*45M12*1.5*45M27*1201340
          SWC250M18*75M18*1.5*75


          		M30*1401820
          SWC260 --M18*1.5*75--

          SWC285M20*85M20*1.5*85-M20*1.5*50M14*1.5*52

          SWC290M20*85M20*1.5*86




          SWC300--M22*1.5*90--

          SWC315M22*95M22*1.5*95-M20*1.5*55M16*1.5*60

          SWC350M22*100M22*1.5*100M22*1.5*100M16*1.5*55M16*1.5*60

          SWC390M24*110M24*2*110M24*2*110M20*1.5*65M20*1.5*70

          SWC400M24*110M24*2*110




          SWC425--M27*2*120
          		-

          SWC435-M27*2*120M27*2*1+130M22*1.5*65M22*1.5*70

          SWC450-M27*2*120*



          SWC440M27X120----

          SWC480-M30*2*130M30*2*130M24*2*75M24*2*85

          SWC500-M30*2*130




          SWC490M30*130----

          SWC550M30*140M30*2*140M30*2*140M24*2*75M24*2*85
