首頁 » 邁動產品 » 傳動輪 » 圓弧齒同步輪

產品介紹Product

產品名稱：: 8M同步輪直孔同步輪同步輪生產商同步輪型號尺寸同步輪圖紙

產品特性：: 1、圓弧齒同步輪，它屬齒部咬合精密傳產品之一，傳動精度達：99.5%。
2、相對T型齒同步輪，圓弧齒同步輪使用壽命更長，常用于精密的設備控制中。
3、與皮帶輪一樣可以實現遠距離傳動，通過交換輪子大小調節速比的變化。
4、常用材料：鋁合金、45#鋼、大的產品HT200、250灰鐵。
5、批量生產加工周期：2~3周。

品牌：: 邁動工業

材質：: 鋁合金、45#鋼、大的產品HT250灰鐵

表面：: 經調質精加工處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

邁動同步輪的優勢特征：

1、傳動準確，工作時無滑動，具有恒定的傳動比；
　2、傳動平穩，具有緩沖、減振能力，噪聲低；
　3、傳動效率高，節能效果明顯；
　4、無滑差又節能，結構緊湊、宜于多軸傳動、耐油、耐潮、不需要潤滑。
　5、維護保養方便，不需潤滑，維護費用低；
　6、速比范圍大，具有較大的功率傳遞范圍，可達幾瓦到幾百千瓦；
　7、可用于長距離傳動，中心距可達10m以上；
　8、無污染，可在不允許有污染和工作環境較為惡劣的場所下正常工作。

本產品廣泛應用于紡織、機床、煙草、通訊電纜、輕工、化工、冶金、儀表儀器、食品、礦山、石油、汽車等各行業各種類型的機械傳動中。

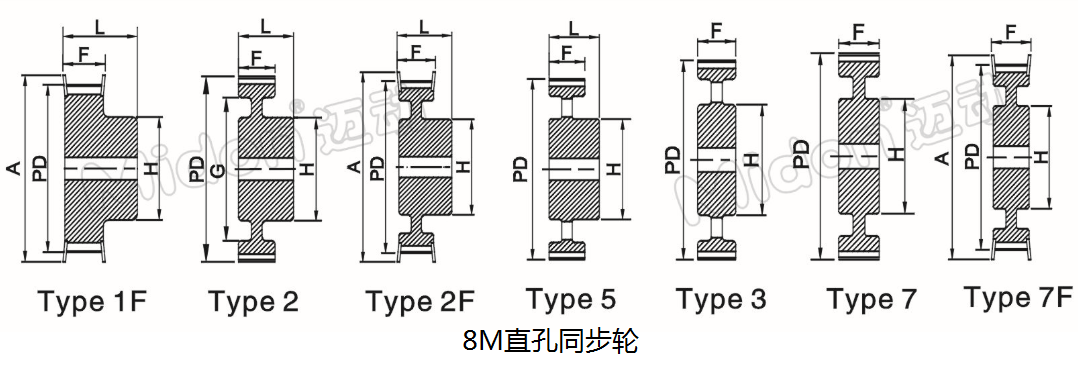

8M系列圓弧齒邁動直孔同步輪
節距P=8mm (Pitch)						8M - 20					8M - 30
節距P=8mm (Pitch)						帶寬Belt=20mm 輪寬F=28mm					帶寬Belt=30mm 輪寬F=38mm
節徑P.D	外徑O.D	擋圈A	轂徑H	緣徑 G	材料Matarl	齒數-型號 Part Code	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)	齒數-型號 Part Code	孔徑 dmax	轂厚 L	圖例Type	重量Wt(kg)
56.05	54.65	60	43	-	45	22-8M-20	27	38	1F	0.52	22-8M-30	27	48	1F	0.66
61.15	59.75	66	45	-	45	24-8M-20	30	38	1F	0.62	24-8M-30	30	48	1F	0.80
66.24	64.84	70	48	-	45	26-8M-20	33	38	1F	0.73	26-8M-30	33	48	1F	0.94
71.30	70.08	75	50	-	45	28-8M-20	33	38	1F	0.84	28-8M-30	33	48	1F	1.09
76.43	75.13	83	55	-	45	30-8M-20	36	38	1F	1.00	30-8M-30	36	48	1F	1.29
81.53	80.16	87	60	-	45	32-8M-20	40	38	1F	1.17	32-8M-30	40	48	1F	1.50
86.62	85.22	91	70	-	45	34-8M-20	45	38	1F	1.37	34-8M-30	46	48	1F	1.75
91.72	90.30	97	75	-	45	36-8M-20	45	38	1F	1.57	36-8M-30	46	48	1F	2.00
96.82	95.39	102	75	-	45	38-8M-20	50	38	1F	1.72	38-8M-30	50	48	1F	2.21
101.91	100.49	106	75	-	45	40-8M-20	50	38	1F	1.89	40-8M-30	50	48	1F	2.43
112.10	110.67	120	75	-	45	44-8M-20	50	38	1F	2.26	44-8M-30	50	48	1F	2.93
122.29	120.86	128	75	-	45	48-8M-20	50	38	1F	2.63	48-8M-30	50	48	1F	3.44
142.68	141.23	150	80	116	45	56-8M-20	55	38	2F	2.81	56-8M-30	55	48	2F	4.03
163.06	161.60	168	80	137	45	64-8M-20	55	38	2F	3.23	64-8M-30	55	48	2F	4.62
183.44	181.97	192	80	158	45	72-8M-20	55	38	2F	3.76	72-8M-30	55	48	2F	5.54
203.82	202.35	-	90	180	HT250	80-8M-20	55	38	2	4.18	80-8M-30	60	48	2	5.94
229.30	227.81	-	90	204	HT250	90-8M-20	55	38	2	4.21	90-8M-30	60	48	2	6.15
285.35	283.83	-	90	254	HT250	112-8M-20	55	38	5	5.39	112-8M-30	60	48	5	8.26
366.88	365.32	-	90	336	HT250	144-8M-20	55	38	5	8.24	144-8M-30	60	48	5	11.56
428.03	426.44	-	100	400	HT250	168-8M-20	60	38	5	10.64	168-8M-30	60	48	5	15.51
489.17	487.55	-	100	460	HT250	192-8M-20	60	38	5	14.20	192-8M-30	60	48	5	19.44

8M系列圓弧齒邁動直孔同步輪
節距P=8mm (Pitch)						8M - 40					8M - 50					8M - 85
節距P=8mm (Pitch)						帶寬Belt=40mm 輪寬F=48mm					帶寬Belt=50mm 輪寬F=60mm					帶寬Belt=85mm 輪寬F=95mm
節徑P.D	外徑O.D	擋圈A	轂徑H	緣徑 G	材料Matarl	齒數-型號 Part Code	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)	齒數-型號 Part Code	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)	齒數型號 Part Code	孔徑 dmax	轂厚L	圖例Type	重量Wt(kg)
56.05	54.65	60	43	-	45	22-8M-40	27	58	1F	0.81	22-8M-50	27	70	1F	0.97	22-8M-85	27	105	1F	1.46
61.15	59.75	66	45	-	45	24-8M-40	30	58	1F	0.99	24-8M-50	30	70	1F	1.18	24-8M-85	30	105	1F	1.78
66.24	64.84	70	48	-	45	26-8M-40	33	58	1F	1.16	26-8M-50	33	70	1F	1.37	26-8M-85	33	105	1F	2.13
71.30	70.08	75	50	-	45	28-8M-40	33	58	1F	1.36	28-8M-50	33	70	1F	1.63	28-8M-85	33	105	1F	2.48
76.43	75.13	83	55	-	45	30-8M-40	36	58	1F	1.60	30-8M-50	36	70	1F	1.92	30-8M-85	36	105	1F	2.92
81.53	80.16	87	60	-	45	32-8M-40	40	58	1F	1.86	32-8M-50	40	70	1F	2.23	32-8M-85	40	105	1F	3.39
86.62	85.22	91	70	-	45	34-8M-40	46	58	1F	2.15	34-8M-50	46	70	1F	2.55	34-8M-85	46	105	1F	3.88
91.72	90.30	97	75	-	45	36-8M-40	46	58	1F	2.45	36-8M-50	45	70	1F	2.90	36-8M-85	45	105	1F	4.41
96.82	95.39	102	75	-	45	38-8M-40	50	58	1F	2.74	38-8M-50	50	70	1F	3.28	38-8M-85	50	105	1F	4.98
101.91	100.49	106	75	-	45	40-8M-40	50	58	1F	3.01	40-8M-50	50	70	1F	3.59	40-8M-85	50	105	1F	5.47
112.10	110.67	120	75	-	45	44-8M-40	50	58	1F	3.64	44-8M-50	50	70	1F	4.36	44-8M-85	50	105	1F	6.69
122.29	120.86	128	75	-	45	48-8M-40	50	58	1F	4.34	48-8M-50	55	70	1F	5.23	48-8M-85	55	105	1F	8.04
142.68	141.23	150	80	116	45	56-8M-40	55	58	2F	4.74	56-8M-50	55	60	7F	5.45	56-8M-85	55	105	1F	10.70
163.06	161.60	168	80	137	45	64-8M-40	55	58	2F	5.71	64-8M-50	60	60	7F	6.80	64-8M-85	60	95	7F	10.88
183.44	181.97	192	80	158	45	72-8M-40	55	58	2F	6.69	72-8M-50	60	60	7F	7.84	72-8M-85	60	95	7F	12.62
203.82	202.35	-	90	180	HT250	80-8M-40	60	58	2	7.42	80-8M-50	65	60	7	8.90	80-8M-85	65	95	3	14.06
229.30	227.81	-	90	204	HT250	90-8M-40	60	58	2	7.91	90-8M-50	65	60	7	9.66	90-8M-85	65	95	3	15.28
285.35	283.83	-	90	254	HT250	112-8M-40	60	58	5	10.42	112-8M-50	65	60	3	12.58	112-8M-85	65	95	3	19.22
366.88	365.32	-	90	336	HT250	144-8M-40	60	58	5	14.26	144-8M-50	65	60	3	16.96	144-8M-85	65	95	3	26.82
428.03	426.44	-	100	400	HT250	168-8M-40	60	58	5	19.20	168-8M-50	70	60	3	22.89	168-8M-85	75	95	3	36.24
489.17	487.55	-	100	460	HT250	192-8M-40	60	58	5	24.53	192-8M-50	80	60	3	29.62	192-8M-85	80	95	3	46.93

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


同步帶輪齒形尺寸
節距型號TYPE	節距 Pitch	齒高h(yuǎn)g Tooth height	底圓半徑R Root circle radius	齒槽寬S Groove width	齒頂圓半徑r Top circle radius	齒形角 angle	最大功率Max(kw)	最大轉速M(fèi)ax rpm	擋邊厚 F Thick	緣邊高 F Height
3M	3	1.28	0.91	1.90	0.26-0.35	≈14°	2	14000	1.3	2.5
5M	5	2.16	1.56	3.25	0.48-0.52	≈14°	6.5	8000	1.5	3.8
8M	8	3.54	2.57	5.35	0.78-0.84	≈14°	92.9	4000	2.5	8.3
14M	14	6.20	4.65	9.80	1.36-1.5	≈14°	284.9	3500	3	14
20M	20	8.60	6.84	14.8	1.95-2.25	≈14°	1206.9	1750	3.5	15

同步帶輪的使用方法：

1、同步帶輪的齒必須與同步帶的運轉方向成直角。

2、在起動時，中心距改變，同步帶松弛，發生跳齒現象，應檢查同步帶輪機架是否松動，軸的定位是否失準加以調整、加固。

3、主動同步帶輪與被動同步帶輪的主軸的平行度應控制在正切tgθ=1/1000左右。軸位不準，直接影響使用壽命，而且會失去精度，噪音大。

4、發現主動同步帶輪上皮帶向一邊偏位，應移動下被動同步帶輪加以調整，并調整張緊輪的壓力。
