首頁 » 邁動產品 » 聯軸器 » 柱銷聯軸器

產品介紹Product

產品名稱：: TLL系列邁動彈性套銷聯軸器 TLL彈性柱銷聯軸器彈性柱銷聯軸器廠家

產品特性：: 1、減振性能好，是一種彈性與半聯軸器凸緣孔聯接的聯軸器，彈性套的變形，使用具有補償相對偏移的能力。
2、材料通常用HT250或45鋼，工作溫度-20~+70℃之間。
3、常用于塑料、通風及常見的通用設備上，相對于扭力偏小，常見于中國設備工業上。

品牌：: 邁動工業

材質：: HT250或SC45#鋼

表面：: 經調質精加工發黑處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

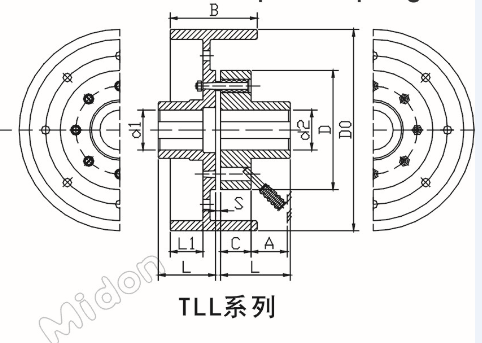

TL TLL柱銷聯軸器.png

TLL型邁動彈性套柱銷聯軸器（帶制動輪）結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結，更換彈性套方便，不用移動半聯軸器，具有一定補償兩軸相對偏移和減振緩沖性能。彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，彈性套柱銷聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性較弱。彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。

TLL型邁動彈性套柱銷聯軸器基本尺寸參數

TLL型邁動彈性套柱銷聯軸器（帶制動輪）
基本參數和主要尺寸（GB4323-84）
型號	公稱轉矩 Tn N.m	許用轉速 r/min	軸孔直徑 d1,d2,dz	軸孔長度 mm			尺寸 mm						最大重量 kg
				Y型	J,J1,Z型		尺寸 mm
				L	L1	L	D0	B	D	S	C	A
TLL1	125	3800	25-32	62-82	44-60	62-82	200	85	130	5	33	45	10
TLL2	250	3000	32-42	82-112	60-84	82-112	250	105	160	5	33	45	16
TLL3	500	2400	40-48	112	84	112	315	132	190	5	33	45	30
TLL4	710	2400	45-63	112-142	84-107	112-142	315	132	224	6	42	65	40
TLL5	1000	2400	50-70	112-142	84-107	112-142	315	132	250	6	42	65	48
TLL6	2000	1900	63-95	142-172	107-132	142-172	400	168	315	8	50	80	94
TLL7	4000	1500	80-110	172-212	132-167	172-212	500	210	400	10	62	100	130
TLL8	8000	1200	100-130	212-252	167-202	212-252	630	265	475	12	80	130	310
TLL9	16000	1000	120-170	212-302	167-242	212-302	710	298	600	14	96	180	580
